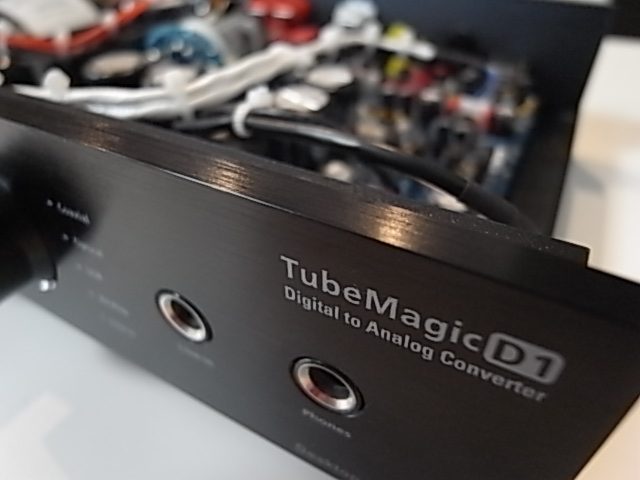

Maverick Audio TubeMagic D1 その６

Maverick Audio TubeMagic D1 その６。カップリングコンデンサ交換編。

Head-fiのMaverickスレにあるとおりに、

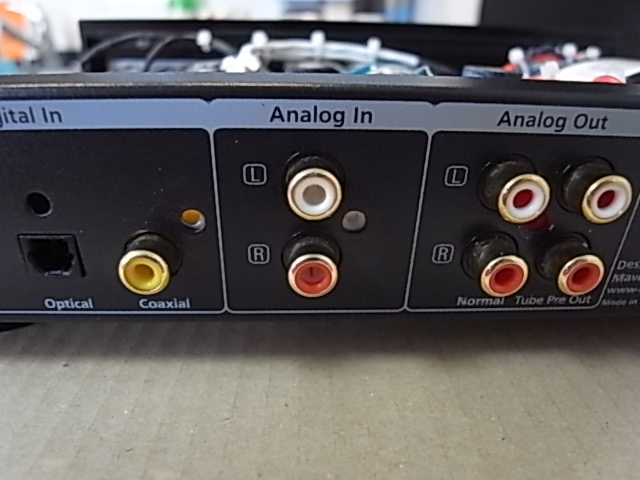

Tubeプリアウトのカップリングコンデンサを変えてみる試み。

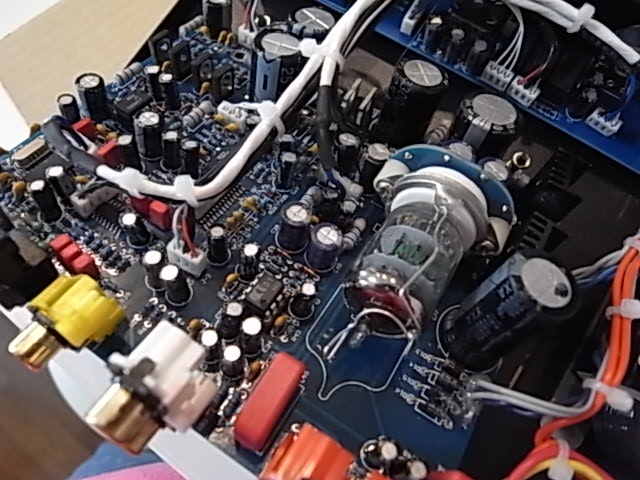

バックボードのネジを外して

基盤のボルトを押さえながら裏からネジを外す＊２箇所で、
基盤は浮かせられます。
横着して電源やフロントパネルは外さずに作業してます。

こういうコネクタが何箇所かあるんですが、
外れんのかな？っとグイグイしたら、すっぽ抜けたの図。
多分前面のLine-inかPhones端子に繋がってる線。

使わないからいいや！っとも思ったけど、
コネクタ割って端子に半田づけしなおしときました。

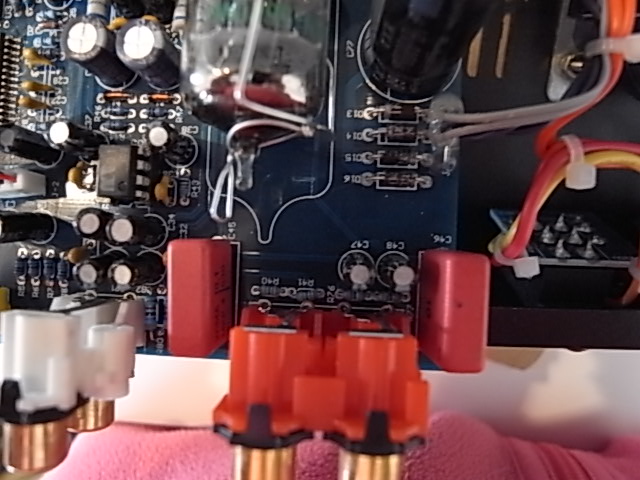

交換ターゲット４つ。
WIMAのC45、C46、電解C47、C48の4つがカップリング。多分。

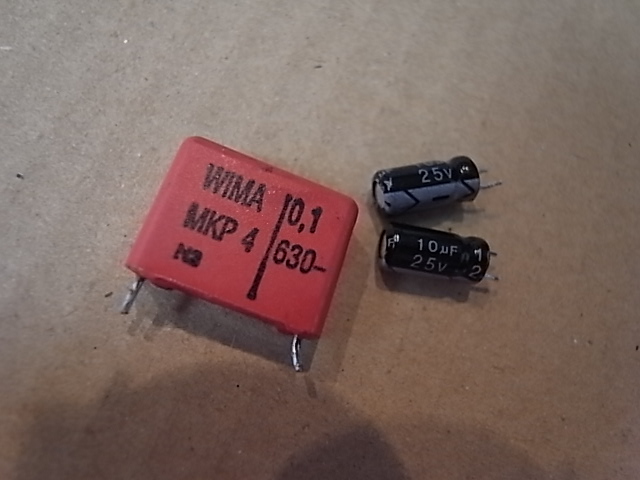

WIMAはMKP 0.1uf/630V。電解は知らないメーカー10uf/25V。

WIMAはASCに、電解はUTSJに交換。えい！

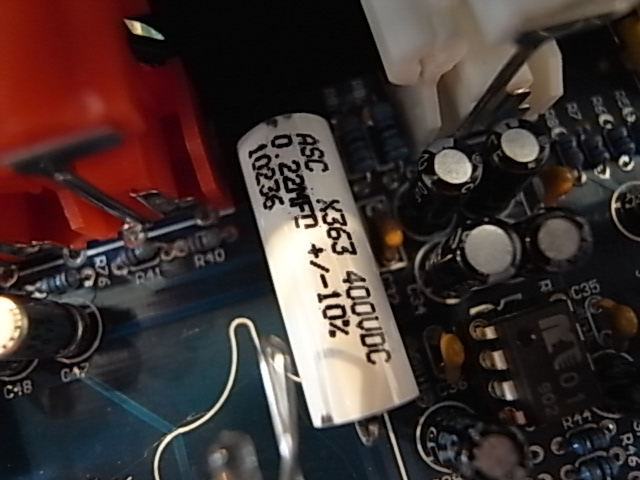

ASC X363 0.22uf/400V。

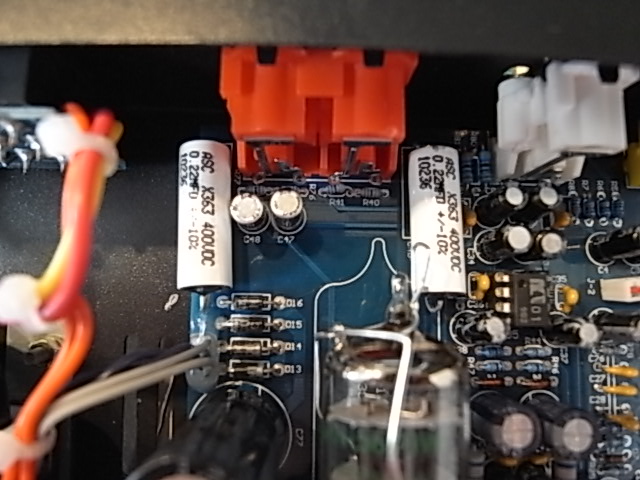

おしまい。
音は全体的にクリアになった気がします。

まだ数時間しか使ってないけど結構効果的？
元の電解が悪いのかWIMAが悪いのかUTSJが良いのかASCが良いのか、
やはり気のせいなのかっというのは私にもまだわかりません。

チャオ
